1 幾何編碼規則
ISO 525 將砂輪輪廓視為回轉體母線的參數化描述。型號由兩位字母與一位數字組成:
首字母:主母線拓?fù)?br/> A 為平行軸線直線,V 為與軸線成角直線,F(xiàn) 為圓弧,R 為反向圓弧。次字母:附加特征
1 表示無臺階,2 表示單側臺階,9 表示帶倒角。末位數字:次要幾何細節,如倒角角度或過渡半徑。
例:
2 1A1 的力學邊界
3 1V1 的角度鎖定
4 11V9、12V9 與 6V5 的互補空間

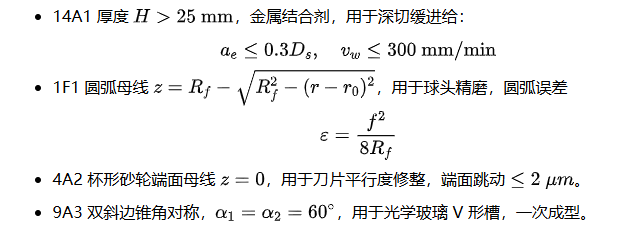

5 14A1、1F1、4A2、9A3 的工程定位

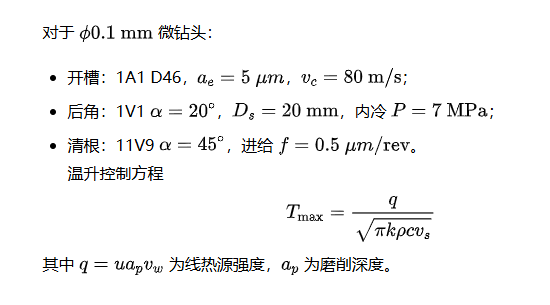

6 微徑刀具案例映射
7 非標準擴展
