近日，中南大學(xué)馬莉團(tuán)隊(duì)，提出了一種結(jié)合控制界面層厚度的界面設(shè)計(jì)策略，以達(dá)到同時(shí)提高金剛石/Cu復(fù)合材料的傳熱能力、熱膨脹匹配性和熱穩(wěn)定性的目的。結(jié)果表明，當(dāng)濺射時(shí)間為45 min時(shí)，所設(shè)計(jì)的金剛石/Cu復(fù)合材料具有優(yōu)良的TC（743 W/m·K ）、低的CTE和較快的熱響應(yīng)，在大氣環(huán)境中經(jīng)過100次熱循環(huán)后，復(fù)合材料的熱擴(kuò)散系數(shù)僅下降了20.7%，仍保持較高的熱擴(kuò)散系數(shù)，達(dá)到244.9mm2/s，證實(shí)了WC-(Zr,W)C多級(jí)界面層的引入有利于提高金剛石與基體的界面結(jié)合強(qiáng)度和聲子匹配，此外，金剛石/銅復(fù)合材料在熱沖擊后具有均勻分布的金剛石顆粒、較高的相對(duì)密度和孤立的孔隙，保證了其優(yōu)異的傳熱性能，這不僅解決了金剛石/銅復(fù)合材料的工程應(yīng)用難題，闡明了其強(qiáng)化機(jī)理的深入理解，而且為熱管理復(fù)合材料的界面層設(shè)計(jì)提供了新的視角。

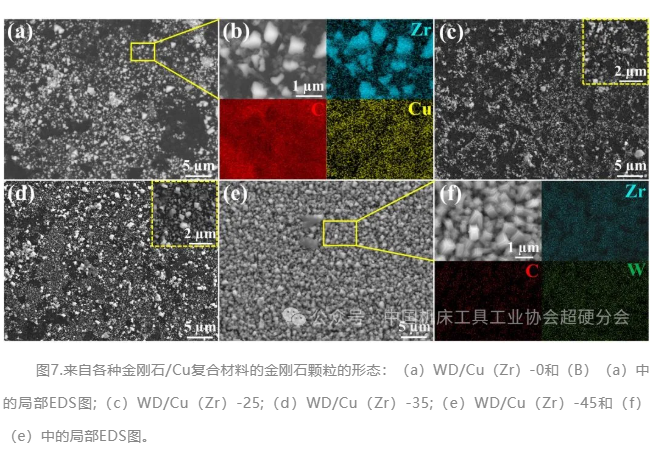

圖文導(dǎo)讀
